Synchro/Resolver Measurement

Form Factor:
Category: Function Modules (VPX, VME, cPCI, PCIe)
Supplier: North Atlantic Industries (NAI)
Application(s):

シンクロおよびレゾルバは、トランスタイプの電圧・電流変換器で、シャフトやその他の回転機器の角度位置や速度を多芯のAC電気信号に変換します。どちらもシャフトの角度のサインやコサインに比例した信号を出力します。レゾルバ-to-デジタルまたはシンクロ-to-デジタルシミュレータは、デジタル角度/速度コマンドを対応するシンクロ/レゾルバAC信号に変換するために使用されます。North Atlantic Industries(NAI)は5つのスマート機能モジュールを提供しており、励磁電圧/周波数の範囲をカバーし、広範なフィールドパラメータをプログラム可能で、ほぼすべてのタイプのシンクロまたはレゾルバとのインターフェースに対応する完全な動作範囲の選択肢を提供します。レゾルバ-デジタル変換器またはシンクロ-デジタル変換器は、これらの信号をシャフトの角度や速度に対応するデジタル出力に変換するために使用されます。

Module No. Ch.  Input Voltage                  (RMS VL-L) Resolution (Bits)  Frequency Range (Hz) Accuracy
SD1 4  2 - 28 24 47-1k +/- 1 minute
SD2 4  2 - 28 24 1k-5k +/- 1 minute
SD3 4  2 - 28 24 5k-10k +/- 1 minute
SD4 4  2 - 28 24 10k-20k +/- 1 minute
SD5 4 28-90 24 47-1k +/- 1 minute

Platforms Supported

3U VPX  (3 Modules)   6U VPX  (6 Modules)   3U cPCI (3 Modules)

6U cPCI (6 Modules)     VME (6 Modules)     PCIe (3 Modules)

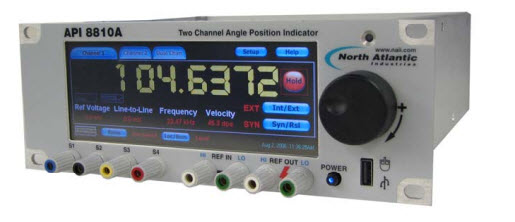

Bench Top Instrument 8810A

データシート: FM - SYN_RES Measurement.pdf
